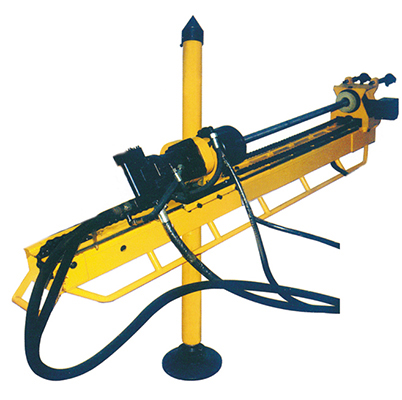

Полностью гидравлическая буровая установка для туннеля

Спецификация буровой установки XZKD

Сфера применения

Полностью гидравлическое бурение ядра туннеля подходит для разведки бурения в шахтных туннелях, а также может использоваться для бурения наземного ядра, железной дороги, туннеля, водосбережения, строительной инженерии и других отраслей промышленности. Его идеальные технические характеристики и надежная производительность принесут вам высокую эффективность и преимущества.

Основные особенности

1. приводится электрическим масляным насосом, двигатель работает, и маслянный цилиндр доставляет без какого-либо тяга башни;
2. Ротационная, подача, тяга и зажимающие системы сверления используют гидравлическую передачу, обеспечивая плавную работу;
3. Быстрая скорость бурения, способная бурить при любом наклоне и положении, с сильной адаптивностью.
4. В-образные направляющие рельсы принимаются, обеспечивая хорошее позиционирование шпинделя.
5. Легко управлять, демонтировать и транспортировать.
※ Полностью гидравлическая туннельная бура в основном состоит из двигателя, основного корпуса, рабочей консоли, вращающегося устройства, держателя бурового прутника, грязного насоса и других компонентов.
※ Основные спецификации продукции компании включают: XZKD95-1, XZKD95-2 и XZKD95-3 полностью гидравлические туннельные бурильники.

Основные компоненты полностью гидравлического туннельного ядра

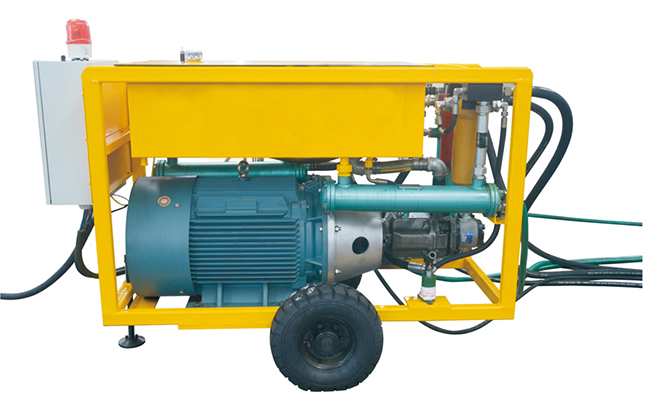

Электромобиль
Силовой блок установлен на небольшую тележку с колесами, что облегчает легкое перемещение. Во время установки он также может быть размещен на определенном расстоянии от основной машины.
Электромобиль оснащен высокомощным двигателем, двойным насосом (главный насос подает вращающееся устройство, а вспомогательный насос подает цилиндр подачи), масляным фильтром, масляным охлаждателем, ручным насосом для наполнения масла, электрической коробкой управления и т. д. Главный орган

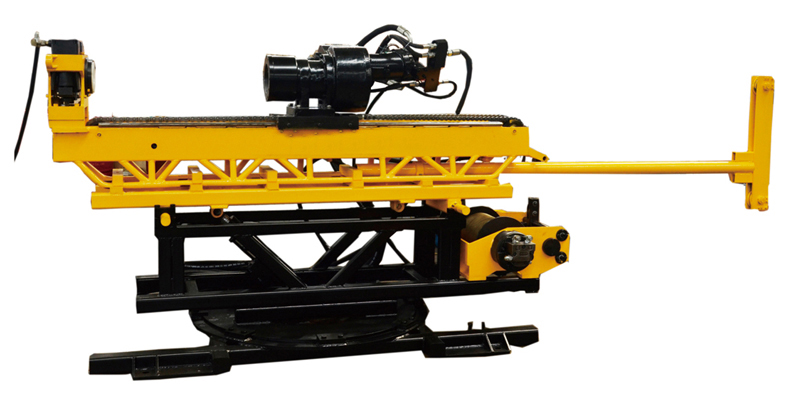

Основная машина в основном состоит из таких компонентов, как рама кровати, вращающееся устройство, держатель бурового прутника, колонна и гидравлический цилиндр. Он предназначен для легкого демонтажа и установки. Благодаря принятию колонны, бурение под различными углами в диапазоне 0°-360° может быть достигнуто в туннеле. Таблица консоли
Консоль управления предназначена для того, чтобы быть простой и простой в эксплуатации. Рабочим нужно только управлять буровым прутником и управлять ручкой управления для выполнения всех буровых задач. Он может достичь автоматического подачи, с подачной силой и скоростью подачи контролируемой по желанию. Он может управлять синхронным движением захватчика патрона и бурового прутника, что позволяет удобно собирать и демонтировать буровый прутник без необходимости ключа. Приборная панель отображает давление системы, силу подачи и давление воды для промывания, что значительно улучшает эффективность бурения. Поворотное устройство
Каждая модель буровой установки оснащена собственным вращающимся устройством, при этом внутренний диаметр основного вала составляет 60 мм, 75 мм и 95 мм. Заменяя зажимы в патроне, патрон может захватить буровые прутники различных диаметров. Гидравлический двигатель позволяет бесступенчатое изменение скорости основного вала, а заменив коробку передач парой передач 1:2,5, можно достичь высокой скорости и высокого крутящего момента бурения. Свидельный захватчик труб
Действие челюстей захватчика бурового прутника синхронизируется с действием патрона, с механическим зажимом и гидравлическим освобождением. Его особенностью является то, что даже когда главный двигатель неожиданно прекращает вращаться, буровый прутень все еще может быть твердо зажат, обеспечивая безопасность бурения вверх. Веревка гидравлическая лебка
Веревка гидравлическая лебка, оснащенная гидравлическим двигателем, барабаном, веревкой, стальной проволокой и т.д., может похвастаться простой структурой, простой установкой и эксплуатацией, низким уровнем шума, легким весом и минимальным механическим износом. Он подходит для геологической разведки, корринга и других приложений, с широким спектром применения.
